圖1---上海旗忠網球中心外觀實景1

圖2---上海旗忠網球中心外觀實景2

圖3---上海旗忠網球中心夜景

　　旗忠村網球場屋蓋結構由三部分組成：先是在球場的看臺上造一個直徑123米，24米寬，7米高的W形大直徑鋼管焊接而成的空間環梁，環梁總共有3道，每道環梁使用的鋼管直徑達到了91.4厘米，然后在環梁上為8片屋頂設置一個固定轉軸及旋轉軌道，最后通過目前國內最大的600噸吊機，將每片重約200噸的鋼結構屋蓋吊裝上去，單片鋼屋蓋徑長度達72米，寬48米，向圓心懸挑61.5米。與目前國外大多體育場館2片鋼架屋蓋組成的開啟式屋頂相比，這種通過8片屋蓋旋轉式的開閉形式，不單在我國鋼結構建筑領域從未有過先例，而且在世界鋼結構建筑史上也是絕無僅有的。

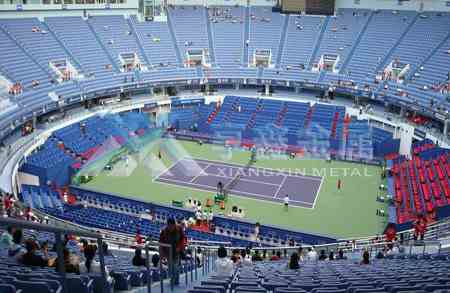

圖4---上海旗忠網球中心內部實景

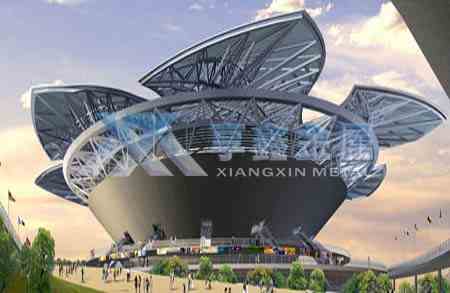

圖5---上海旗忠網球中心構造

　　該體育館形狀設計為能開啟、綻放的“白玉蘭”，“花瓣”單片結構自重200多噸，外形長71米，寬46米，高7米，坐落在重1800多噸的環梁上。環梁與每單片屋面之間設置機械傳動裝置，組成開合式屋蓋，“白玉蘭”可自動開啟、綻放，藝術造型獨特，幾何形狀結構復雜，制作精度高。江南重工改變傳統的生產運行模式，在工程中推行“項目管理制”，解決了施工中的技術關鍵，圓滿地完成了任務。該工程由上海享鑫直接供應大口徑方矩管，無縫方矩管，低合金方矩管，Q345C/D級方矩管達6000多噸，上海享鑫成為其優秀供應商。

上海享鑫進入方矩管行業已達15年之久，15年來我們堅持只做方矩管，目前已擁有3000多例國家重點工程案例，我們客戶遍布全球，我們還是多家國家大型企業的方管指定優秀供應商。

點擊  享鑫方管  了解更多產品詳情
版權所有http://www.iras.cn（上海享鑫）轉載請注明出處
